Batente positivo do sistema de freios

[Felipe Miranda]

Bom dia,

Me chamo Felipe Miranda e sou integrante da equipe Imperador, da UTFPR - CT,

Tenho uma duvida com relação ao item B9.2.5 referente ao batente positivo do pedal, visando que o componente não ultrapasse o plano formado pelos tubos DLC e FLC.
Gostaria de saber o que poderá ser considerado como um batente positivo para o pedal, e se existe alguma orientação para posicionamento deste batente.

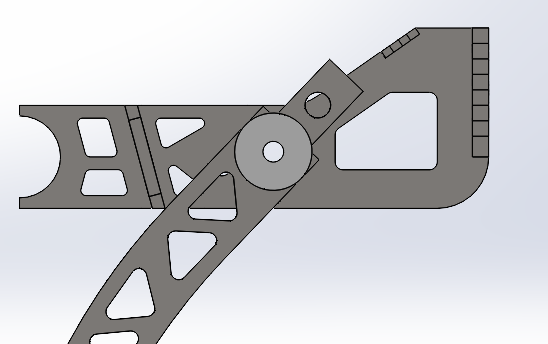

Atualmente, pensamos na solução descrita na imagem a seguir, utilizando de um travamento posicionado na fixação do conjunto cilindro mestre - pedal, para impedir o pedal de ultrapassar o plano formado pelos tubos DLC e FLC.

Gostaríamos de saber também se tal solução pode ser considerada como aceitável.

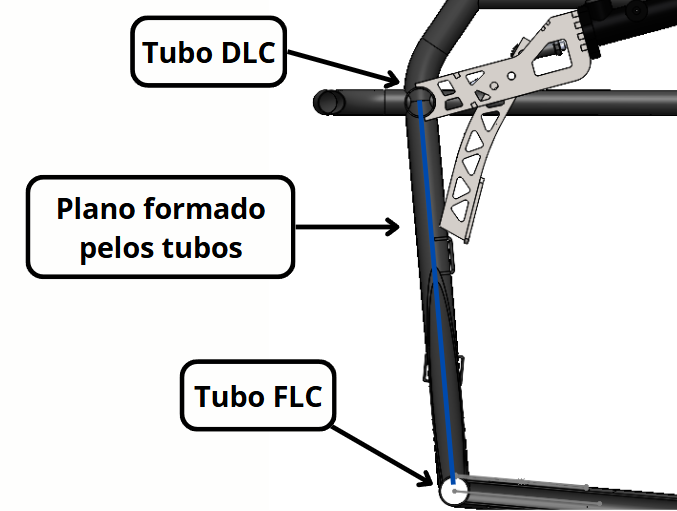

Em anexo, seguem mais imagens do travamento presente na fixação, e de como o mesmo atua na limitação do movimento do pedal. Vale ressaltar que este travamento não tem qualquer outra interferência durante o acionamento normal do pedal.

[Lucas13ra]

Prezado Guilherme,

O batente positivo deve impedir que o pé do piloto ultrapasse o plano formado pelos tubos DLC e FLC em caso de falha do sistema de freio, ou seja que o pé do piloto seja projetador para fora do veiculo. Pelas imagens encaminhadas a escolha da posição do batente positivo não irá atender esse requisito.


Atenciosamente,
Comitê Baja SAE BRASIL
