Freio e carenagem

[Ana Júlia Sousa]

Meu nome é Ana Júlia, integrante do subsistema de freios da equipe UFPBaja . Esse comentário tem como objetivo principal sanar a dúvida relacionada ao tópico B9.2.4 do regulamento administrativo e técnico Baja Sae Brasil.

B9.2.4 A distância entre o pedal e a carenagem lateral mais próxima deve ser menor ou igual a 50 mm ao longo de todo o curso de acionamento.

A dúvida está relacionada a medição da distância do pedal e a carenagem. A medição precisa ser feitas do centro da chapa do pedal até a carenagem (figura 1), da extremidade da chapa à carenagem (figura 2), ou do cento do eixo do pedal (figura 3) ?

[As imagens anexadas são meramente ilustrativas]

O anexo 1.png não se encontra mais disponível

Figura1: Distância do ponto A ao B, identificados pela linha vermelha

O anexo 2.png não se encontra mais disponível

Figura 2: Distância do ponto A ao B, identificados pela linha azul

Figura 3: Distância do ponto A ao B, identificados pela linha amarela




Att, Ana Júlia

[Ana Júlia Sousa]

Me chamo Ana Júlia, sou integrante do subsistema de freios da equipe UFPBaja SAE. Esse comentário tem como objetivo principal sanar a dúvida relacionada ao tópico B9.2.4 do regulamento administrativo e técnico Baja Sae Brasil emenda 5.

B9.2.4 A distância entre o pedal e a carenagem lateral mais próxima deve ser menor ou igual a 50 mm ao longo de todo o curso de acionamento.

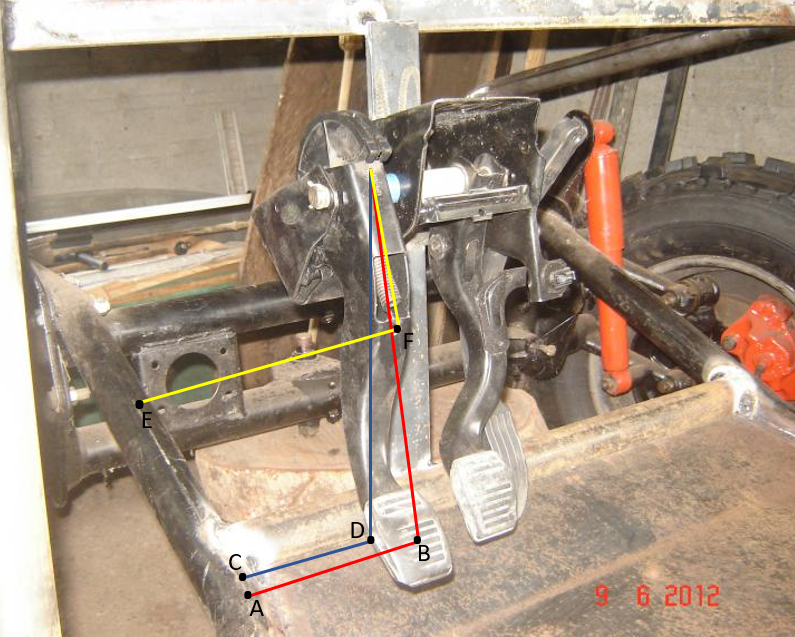

A dúvida está relacionada a medição da distância do pedal e a carenagem. A medição precisa ser feitas do centro da chapa do pedal de acionamento até a carenagem (distância dos pontos A e b, identificados pelas linhas vermelhas), da extremidade da chapa do pedal de acionamento à carenagem (distância dos pontos C e D, identificados pela linha azul), ou do centro do pedal de acionamento até a carenagem (distância dos pontos E e F, identificados pela cor amarelo) ?

[A imagem anexada é meramente ilustrativas]

Att, Ana Júlia[

[Lucas13ra]

Prezada Ana,

O item B9.2.4 da emeda 5 visa prevenir que o pé do piloto possa avançar para a frente do pedal pelo espaço entre o pedal e a lateral. Portanto pode-se utilizar a distancia CD.

Lembrando que todas as soluções estão sujeitas a reavaliação durante a prova de Inspeção de Conformidade Técnica e Segurança.

Atenciosamente

Comitê Baja SAE BRASIL
